SG、SBK、ZSG系列三相干式变压器

适用范围

SG、SBK、ZSG系列三相干式变压器

本公司生产多种规格的SG系列变压器ZSG系列变压器、SBK系列整流变压器、干式变压器供整流设备、充电、电镀及直流电源用。







一些常见的型号有SG、SBK、ZSG-750VA,SG、SBK、ZSG-1KVA,SG、SBK、ZSG-1.5KVA

SG、SBK、ZSG-2KVA,SG、SBK、ZSG-2.5KVA,SG、SBK、ZSG-3KVA,SG、SBK、ZSG-4KVA

SG、SBK、ZSG-5KVA,SG、SBK、ZSG-6KVA,SG、SBK、ZSG-7KVA,SG、SBK、ZSG-8KVA

SG、SBK、ZSG-10KVA SG、SBK、ZSG-15KVA SG、SBK、ZSG-20KVA SG、SBK、ZSG-30KVA

主要技术参数

型号 额定容量VA 额定电压V 连接组 重量KG
高压 低压
SG-0.15/0.5(F) 150       19
SG-0.5/0.5(F) 500       28
SG-1.0/0.5(F) 1000 380 220 Y/Y-12 34
SG-1.5/0.5(F) 1500 380 127 Y/△-11 38
SG-2/0.5(F) 2000 380 36 Y/Y-11 43
SG-2.5/0.5(F) 2500 220 127 △/△-11 43
SG-3/0.5(F) 3000 220 36 △/Y-11 49
SG-4/0.5(F) 4000       51
SG-5/0.5(F) 5000       65

注:型号带“F”者为防护式,开启式不表示。

外形及安装尺寸

SG系列开启式变压器外形尺寸见图1及表;SG系列防护式干式变压器外形尺寸见图2及表2

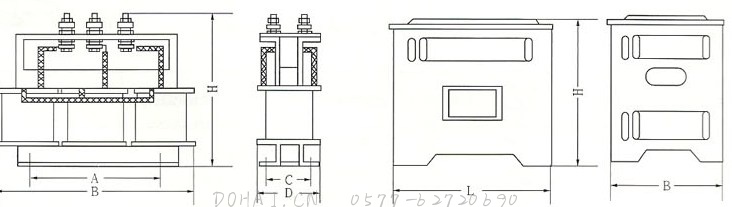

SG系列开启式变压器外形示意

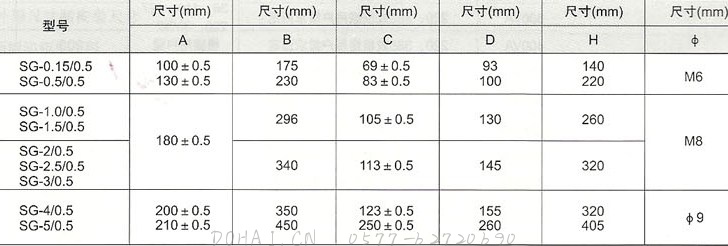

表1

SG系列开启式变压器外形尺寸

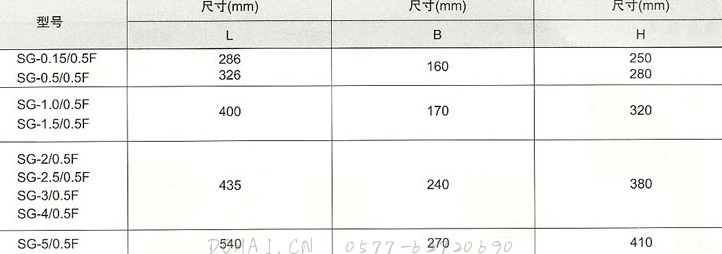

表 2

SG系列防护式干式变压器外形尺寸

如果你希望了解SG、SBK、ZSG系列三相干式变压器的更多内容,如产品使用说明书,规格参数,价格,维修等信息,请联系我们
