所属分类：熔断器
适用范围
RT16(NT)系列低压高分断能力熔断器具有体积小、重量轻、分断能力高等特点，广泛用于电气设备的过载保护和短路保护。
产品符合GB13539标准。

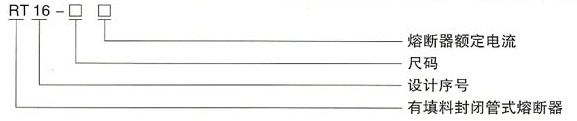

型号及其含义
一些常见的RT16（NT）系列熔断器型号有：RT16-00（NT00）,RT16-1,RT16-2,RT16-3,RT16-4

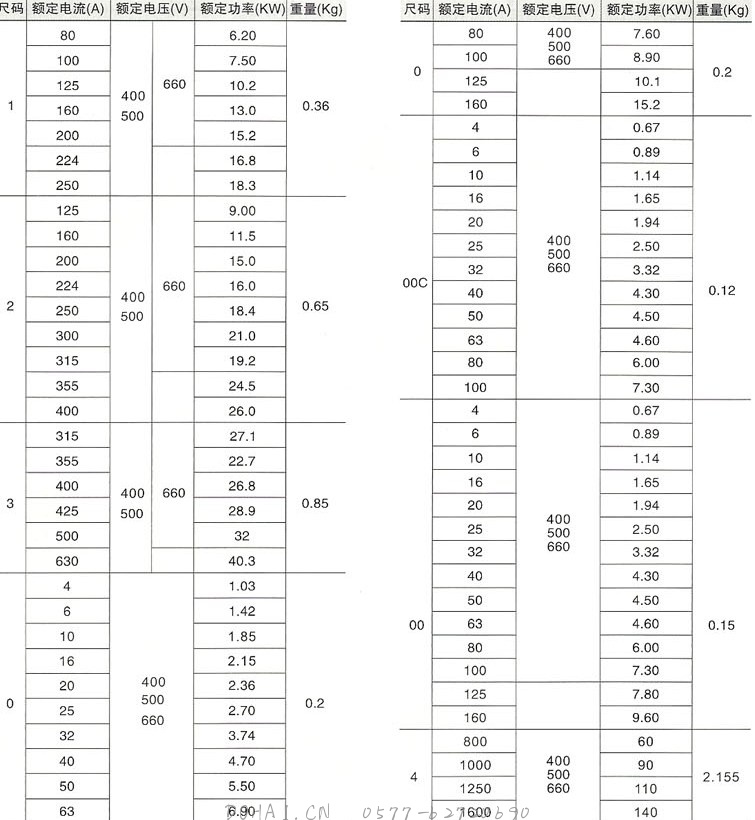

主要技术参数
RT16（NT）系列熔断器额定分断能力：500V COSΦ0.1~0.2为120KV；
660V COSΦ0.1~0.2为50KV。
外形及安装尺寸

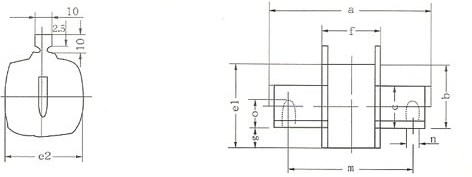

1.熔断体尺寸图(表)
| 型号 | 额定电压 | 额定电流(A) | 额定分断能力(kA) | 熔断体额定耗散功率(W) | 底座重量(g) | 熔断体重量(g) | |||
| 底座 | 熔断体 | 500V | 690V | COSφ | |||||
| RT16-00 | 500V690V | 160 | 2,4,6,8,10,12,16,20, 25,32,40,50,63,80,100 | 120 | 50 | 0.1~0.2 | ≤12 | 200 | 170 |
| 125,160 | - | ||||||||
| RT16-0 | 160 | 2,4,6,8,10,12,16,20,25, 32,40,50,63,80,100 | 50 | ≤25 | 300 | 280 | |||
| 125,160 | - | ||||||||
| RT16-1 | 250 | 80,100,125,160,200 | 50 | ≤32 | 700 | 450 | |||
| 250 | - | ||||||||
| RT16-2 | 400 | 125,160,200,250,315 | 50 | ≤45 | 1150 | 660 | |||
| 400 | - | ||||||||
| RT16-3 | 630 | 315,400,500 | 50 | ≤60 | 1280 | 850 | |||
| 630 | - | ||||||||
| RT16-4 | 400V | 1250 | 700,800,1000,1250 | 400V 100kA | ≤110 | 3400 | 2480 | ||

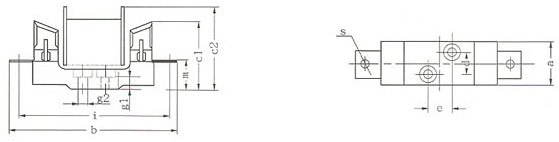

2.熔断体配用的熔断器底座尺寸图(表)
| 型号 | RT16-00 | RT16-0 | RT16-1 | RT16-2 | RT16-3 | RT16-4(RT17) |
| a | 78.5 | 125 | 135 | 150 | 150 | 200 |
| b | 29 | 29 | 48 | 58 | 67 | 85 |
| c | 57 | 57 | 62 | 72 | 85 | 115 |
| d | 49 | 67 | 67 | 67 | 67 | 87 |
| e | 6 | 6 | 6 | 6 | 6 | 8 |
| A | 30 | 30 | 58 | 60 | 60 | 100 |
| B | 120 | 170 | 200 | 250 | 250 | 300 |
| C1 | 61 | 73 | 83 | 99 | 105 | 150 |
| C2 | 85 | 93 | 96 | 112 | 120 | 170 |
| D | 100 | 150 | 175 | 200 | 210 | 260 |
| E | 25 | 25 | 25 | 25 | 25 | 30 |
| F | 7.5 | 7.5 | 10.5 | 10.5 | 10.5 | 13 |
| G | -- | -- | 30 | 30 | 30 | 40 |
如果你希望了解RT16(NT)系列低压高分断能力熔断器的更多内容，如产品使用说明书，规格参数，价格，更换等信息，请联系我们。
