JR20热过载继电器

  • A+
所属分类:继电器

适用范围

JR20系列热过载继电器

JR20热过载继电器适用于交流50Hz,电压至690V、电流至630A的电路中,用作交流电动机的过载、断相及三相严重不平衡的保护。带有断相保护,温度补偿;手动或自动复位;动作脱扣灵活性检查;动作脱扣指示;断开检验按钮等功能。

符合GB14048.4标准。







信号及含义

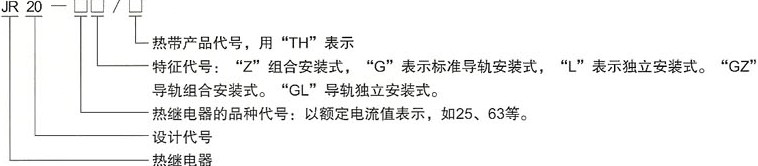

JR20系列热过载继电器的型号及含义

一些常见的JR20热继电器型号有:

JR20-10热继电器:JR20-10Z JR20-10G JR20-10L

JR20-16热继电器:JR20-16Z JR20-16G JR20-16L

JR20-25热继电器:JR20-25Z JR20-25G JR20-25L

JR20-63热继电器:JR20-63Z JR20-63G JR20-63L

JR20-160热继电器:JR20-160Z JR20-160G JR20-160L

主要规格

型号 所配交流接触器 型号 所配交流接触器
JR20-10 CJ20-10 JR20-160 CJ20-100 CJ20-160
JR20-16 CJ20-16 JR20-250 CJ20-250
JR20-25 CJ20-25 JR20-400 CJ20-400
JR20-63 CJ20-40 CJ20-63 JR20-630 CJ20-630

外形及安装尺寸见图1、2、3、及表2

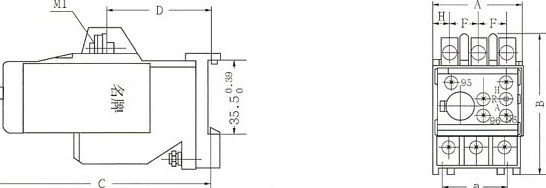

JR20-10Z、JR20-16Z、JR20-63Z、JR20-160Z外型安装尺寸

JR20-10Z、JR20-16Z、JR20-63Z、JR20-160Z外型安装尺寸

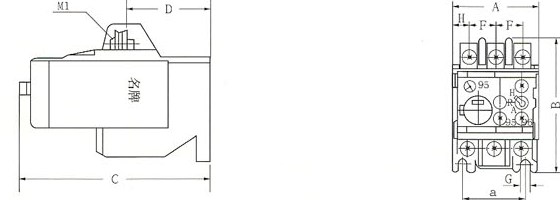

JR20-10L、JR20-16L、JR20-63L、JR20-160L外型安装尺寸

JR20-10L、JR20-16L、JR20-63L、JR20-160L外型安装尺寸

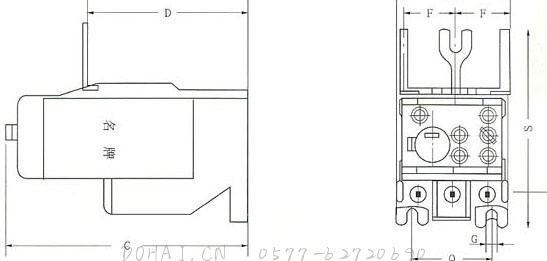

JR20-10GL、JR20-16GL、JR20-63GL、JR20-160GL外型安装尺寸

JR20-10GL、JR20-16GL、JR20-63GL、JR20-160GL外型安装尺寸

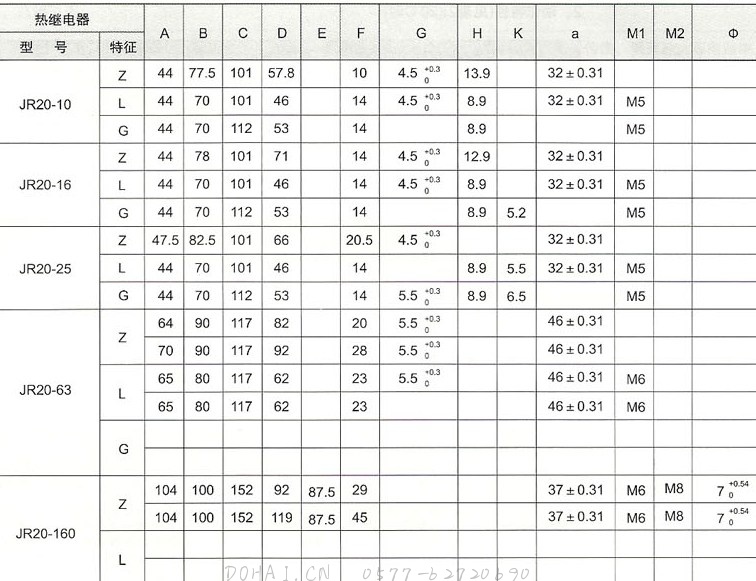

表2

JR20系列热过载继电器的型号特征

如果你希望了解JR20热过载继电器的更多内容,如产品使用说明书,规格参数,价格,更换等信息,请联系我们
