JR29系列热过载继电器

  • A+
所属分类:继电器

适用范围

JR29系列热过载继电器

JR29系列热过载继电器适用于交流50Hz或60Hz、额定电压至690V、额定电流至500A的电力线路中。用作三相感应电动机的过载与断相保护,常与CJX8系列交流接触器配合组成电磁起动器。

符合GB14048.4标准。

一些常见的JR29继电器型号有JR29-16,JR29-25,JR29-45,JR29-85

JR29-105,JR29-170,JR29-250,JR29-370



结构特征

JR29-16、JR29-25热继电器为摩擦式脱扣机构带断相保护;JR29-45,85为拉簧式脱扣机构,带断相保护,JR29-105,170为背包式跳跃式机构;JR29-250,370为主回路带互感器的跳跃式机构均带断相保护。

特性

1.主要技术参数(见表1)

型号 JR29-16 JR29-25 JR29-45 JR29-85 JR29-105 JR29-170 JR29-250 JR29-370
额定电流A 16 25 45 85 105 170 250 370
热原件整定电流范围A 0.11~17.6 0.1~32 0.28~45 6.0~100 27~115 90~200 100~400 100~500
操作频率 次/h 15
复位方式 手动 手动和自动
电寿命 5
数量 一闭一开 一闭一开 一闭一开,二闭 一闭一开, 二闭

2.动作特性(见表2)(20℃时)

JR29系列热过载继电器的动作特性

3.断相动作特性(见表3)(20℃时)

JR29系列热过载继电器的断相动作特性

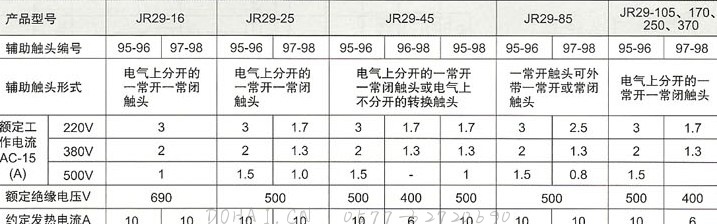

4.辅助电路参数(见表4)

JR29系列热过载继电器的辅助电路参数

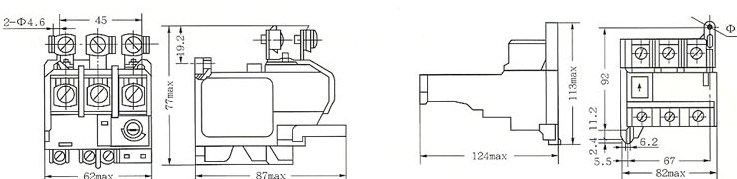

JR29-16、JR29-25的独立安装

JR29系列热过载继电器的外型及安装

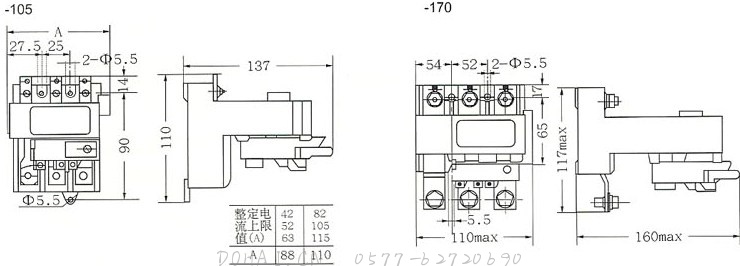

JR29-105、JR29-170的独立安装

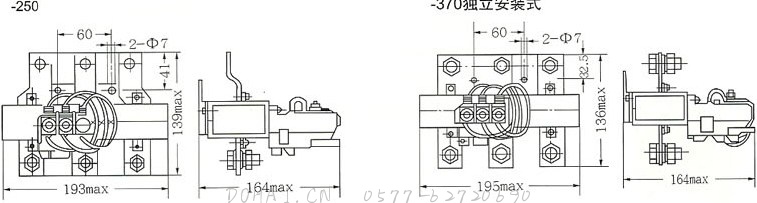

JR29-250、JR29-370的独立安装

如果你希望了解JR29系列热过载继电器的更多内容,如产品使用说明书,规格参数,价格,更换等信息,请联系我们
