JRS1(LR1-D)系列热过载继电器

  • A+
所属分类:继电器

适用范围

JRS1系列热过载继电器

JRS1(LR1-D)系列热过载继电器适用于交流50Hz、主电路额定电压至690V、额定电流至83A的电路中,供交流电动机的过载及断相保护用。它具有差动机构和温度补偿环节,可与CJX2系列交流接触器插接安装。

符合GB14048.4标准

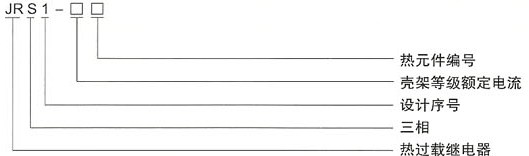

型号及含义

JRS1系列热过载继电器的型号及含义

一些常见的JRS1继电器型号有:

JRS1-09301 JRSI-0925 JRS1-09302 JRS1-09303 JRS1-09304 JRS1-09305 JRS1-09306

JRS1-09307 JRS1-09308 JRS1-09309 JRS1-09314 JRS1-16321 JRS1-25322 JRS1-40353

JRS1-63357 JRS1-63361 JRS1-80363

特性

1.额定电流等级及热元件整定范围见表1

2.JRS1(LR1-D)热继电器保护特性见表2

3.辅助电路参数见表3

产品型号 整定电流调节范围 与接触器的配合 可插接的接触器
JRS1-09301 0.1~0.16 CJX2-09 CJX2-0.9~CJX2-25
JRS1-09302 0.16~0.25
JRS1-09303 0.25~0.40
JRS1-09304 0.40~0.63
JRS1-09305 0.63~1
JRS1-09306 1~1.6
JRS1-09307 1.6~2,5
JRS1-09308 2.5~4
JRS1-09309
JRS1-09310 4~6
JRS1-09312 5.5.~8
JRS1-09314 7~10
JRS1-12316 10~13 CJX2-12
JRS1-16321 13~18 CJX2-16
JRS1-25322 18~25 CJX2-25
JRS1-40355 23~32 CJX2-40 CJX2-40~ CJX2-60
JRS1-40353 30~40
JRS1-63357 38~50 CJX2-63
JRS1-63359 48~57
JRS1-63361 57~66
JRS1-80363 63~80 CJX2-80 CJX2-80

注:JRS1-80热继电器仅为立安装式。

表2

JRS1系列热过载继电器的保护特性

表3

JRS1系列热过载继电器的辅助电流参数

外形及安装尺寸

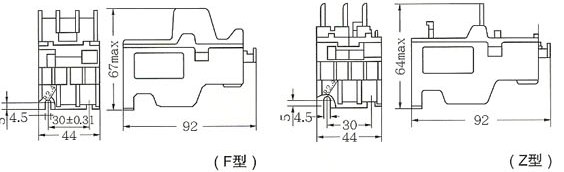

JRS1-12、25、32热继电器外型与安装尺寸

JRS1-12、25、32热继电器外型与安装尺寸

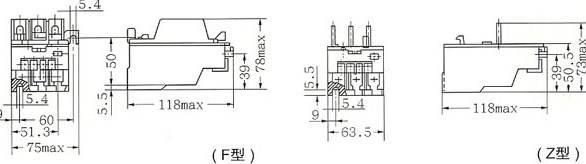

JRS1-63、80热继电器外型与安装尺寸

JRS1-12、25、32热继电器外型与安装尺寸  JRS1-63、80热继电器外型与安装尺寸

如果你希望了解JRS1(LR1-D)系列热过载继电器的更多内容,如产品使用说明书,规格参数,价格,维修更换等信息,请联系我们
