JRS2系列热继电器

  • A+
所属分类:继电器

适用范围

JRS2系列热过载继电器

JRS2热继电器适用于交流50Hz、主电路额定工作电压至690V,电流至630A的电力系统中,供三相交流异步电动机作过载与断相保护之用。

符合GB14048.4标准。

型号及含义

JRS2系列热过载继电器的型号及含义

一些常见的型号有:JRS2-14.5 JRS2-25 JRS2-36 JRS2-45

结构特征

全系列产品均带有过载与断相保护;整定电流可以调节,且大部分热元件的整定电流为交叉式的重叠排列,便于用户选用。在-25℃~+55℃的空气温度范围内,具有温度补偿。有断开常闭触头的试验按钮,并具有动作指示,自由脱扣功能。可带有防止触电的护罩,具有独立、插入接触器和导轨等多种安装方式。

特性

1.JRS2热继电器符合IEC60947-4、GB14048.4

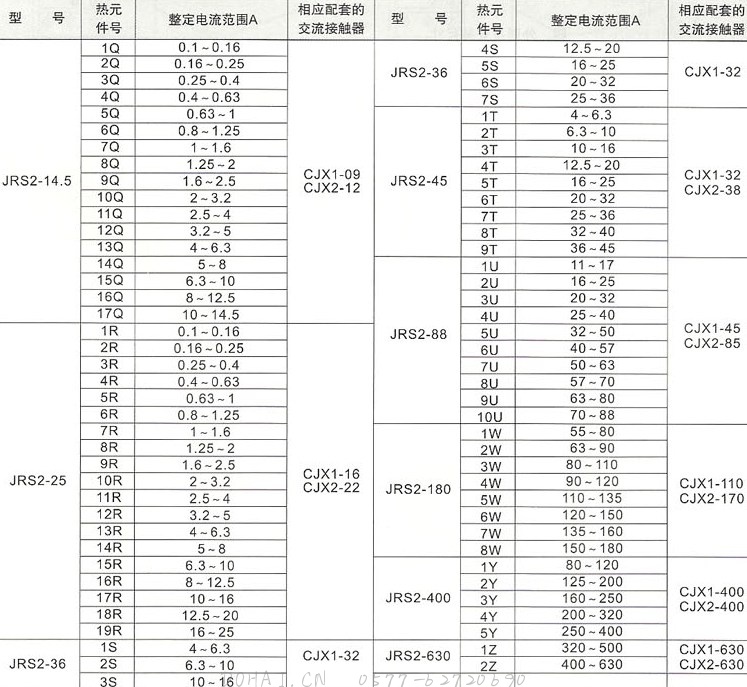

2.额定电流及热元件整定电流范围见表1

其中的搭配关系可以简化为:

型号 相应配套的交流接触器 型号 相应配套的交流接触器
JRS2-14.5 CJX1-09CJX2-12 JRS2-88 CJX1-45CJX2-85
JRS2-25 CJX1-16CJX2-22 JRS2-180 CJX1-110CJX1-170
JRS2-36 CJX1-32 JRS2-400 CJX1-400CJX2-400
JRS2-45 CJX1-32CJX2-38 JRS2-630 CJX1-630CJX2-630

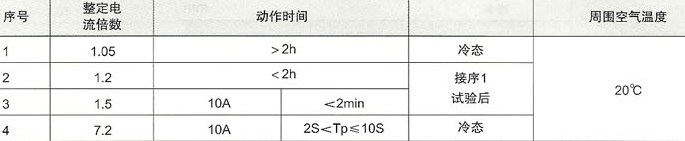

3JRS2系列继电器三极电路负载平衡时的动作时间(脱扣数为10A)

JRS2系列继电器三极电路负载平衡时的动作时间

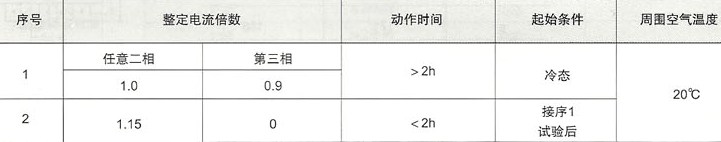

4.断相动作性能(见表3)

JRS2系列继电器的断相动作特性

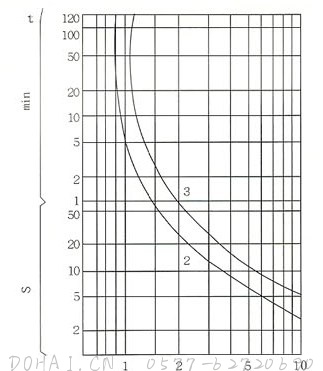

5.JRS2热过载继电器的脱扣特性(见图)

6.热继电器的手动复位时间应不大于2min,自动复位

时间应不大于5min。

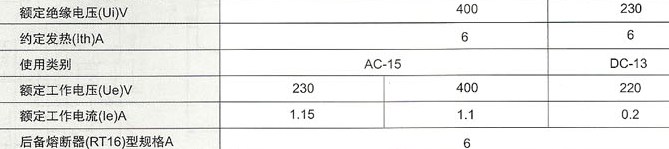

7.辅助电路的基本参数见表4

JRS2系列热过载继电器份额主电流的基本参数

注:1.曲线2为二相通电特性曲线,曲线3为三相通电特性。

2.本图为产品的冷态时间—电流动作特性曲线。产品热态的时间电流动作特性,一般减少至冷态动作时间的25%。

JRS2系列热过载继电器的额定绝缘电压等

外型与安装尺寸

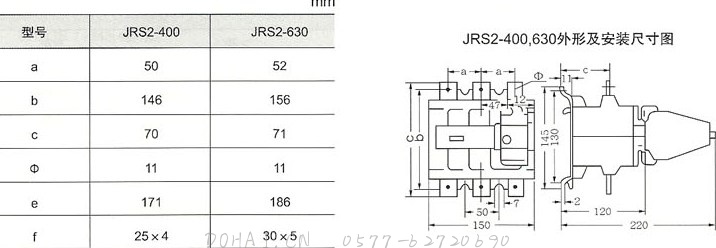

JRS2系列热过载继电器的外型及安装尺寸

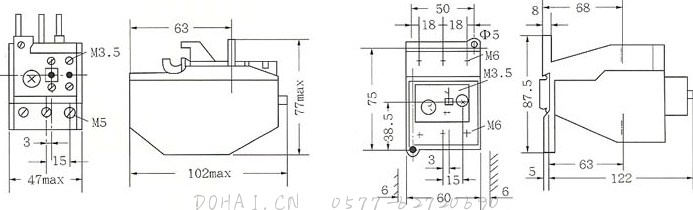

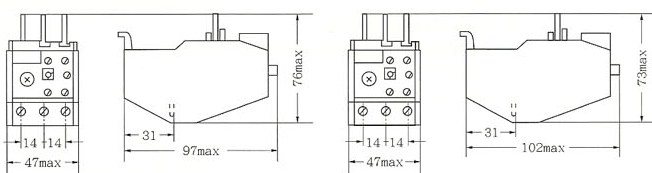

JRS2-12.5外型及安装尺寸图                                                                                                JRS2-25外型及安装尺寸图

JRS2-12.5和JRS2-25外型及安装尺寸

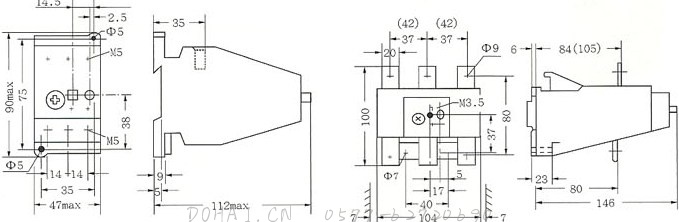

JRS2-32外型及安装尺寸图                                                                                                  JRS2-80外型及安装尺寸图

JRS2-32和JRS2-80外型及安装尺寸图

热继电器JRS2-63外型及安装尺寸图                                                                                                  热继电器JRS2-180外型及安装尺寸图

JRS2-63和JRS2-180外型及安装尺寸图
